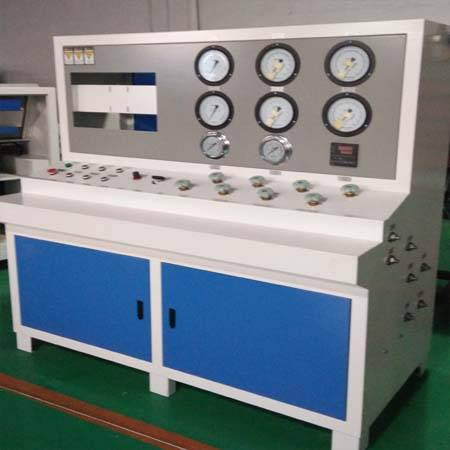

高壓旁路安全閥在線校臺

一、產品介紹

安全閥在線校臺主要由機械夾具、液壓動力單元和數據采集處理單元等三部分組成

1．機械夾具主要是針對安全閥的夾持和定位，為液壓系統提供一個外力執行器，機械夾具采用組合式結構，拆裝方便，安全可靠。

2．液壓動力單元：提供可調節的液壓輸出和流量，最大輸出10MPa，最大提升力為50KN，用以控制外加的提升力和提升速度（手動泵）

3．?dāng)?shù)據處理單元：它是測試系統的核心，直接決定系統的可靠性和準確性。拉力傳感器采用輪輻式結構，靈敏度極高，精度可達到0.05% ，

測試系統采用了思明特（濟南）數據采集系統，輕松完成力和壓力的線性采集和試驗數據壓力曲線的儲存和輸出等功能。

二、高壓旁路安全閥在線校臺特點

1、設備設計原理先進，采用思明特?cái)?shù)據采集系統 ，可儲存和長期保留安全閥測量數據，供查詢和生成硬拷貝存檔，并能配合電腦數據庫存儲，直接生成校驗報告。

2、適用于各種規格結構尺寸的彈簧式安全閥、泄壓閥的檢測。

3、新穎的螺紋式夾頭確保機械支架能穩固牢靠地固定在安全閥上。

4、設備配有強關機構（手動液壓換向閥）。限制拉起過量或閥瓣不能夠自行回位的情況。

5、設備體積小，重量輕，方便攜帶。

6、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。

高壓旁路安全閥在線校臺選用原則

1、蒸汽鍋爐安全閥，一般選用敞開全啟式彈簧安全閥0490系列；

2、液體介質用安全閥，一般選用微啟式彈簧安全閥0485系列；

3、空氣或其他氣體介質用安全閥，一般選用全啟式彈簧安全閥；

4、液化石油氣汽車槽車或液化石油氣鐵路罐車用安全閥，一般選用全啟式內裝安全閥；

5、采油井出口用安全閥，一般選用先導式安全閥；

6、蒸汽發電設備的高壓旁路安全閥，一般選用具有安全和控制雙重功能的先導式安全閥

7、若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥。當介質壓力達到開啟壓力的75%以上時，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性；

8、若介質溫度較高時，為了降低彈簧腔室的溫度，一般當封閉式安全閥使用溫度超過300℃及敞開式安全閥使用溫度超過350℃時，應選用帶散熱器的安全閥；

9、若安全閥出口背壓是變動的，其變化量超過開啟壓力的10%時，應選用波紋管安全閥；

10、若介質具有腐蝕性時，應選用波紋管安全閥，防止重要零件因受介質腐蝕而失效。

11、安全閥的安裝和維護應注意以下事項施工、安裝要點 1）、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。 2）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求. 1.各種安全閥都應垂直安裝。

12、安全閥出口處應無阻力，避免產生受壓現象。

13、安全閥在安裝前應專門測試，并檢查其密封性。

14、對使用中的安全閥應作定期檢查。
