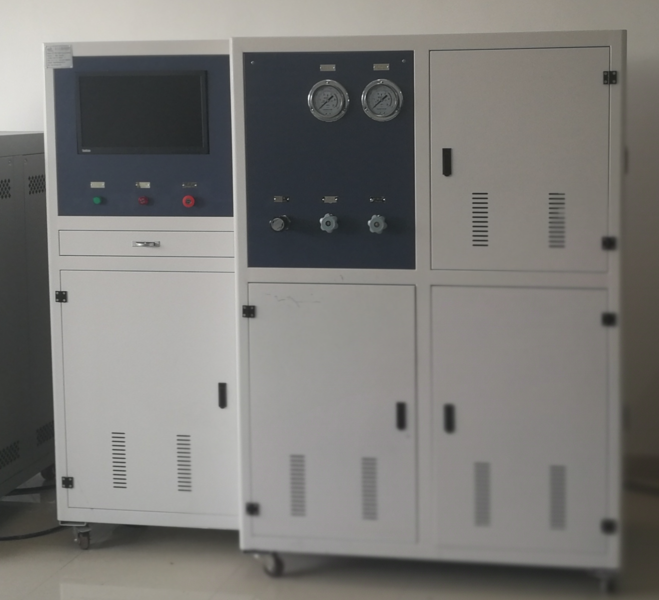

土工合成材料靜水壓試驗設(shè)備

介紹

濟南思明特土工合成材料靜水壓試驗設(shè)備依據(jù)SL/T235-2012、JTGE50-2006,GB/T19979.1-2005土工合成材料防滲性能，耐靜水壓的國家標(biāo)準(zhǔn)壓法設(shè)計。用于各類土工材料的防滲性能的測量，性能穩(wěn)定，方便使用。

土工合成材料靜水壓試驗設(shè)備技術(shù)參數(shù)

1.精度0.5%

2.多孔板透孔ф3mm

3.積水器直徑ф200mm

4.最大壓力2.5MPa

5.試樣尺寸ф200mm，有效截面積≥200平方厘米

6.壓力調(diào)整范圍：0~3MPa

土工合成材料靜水壓試驗設(shè)備操作規(guī)程：

1、緩慢調(diào)節(jié)進水閥，使夾樣器內(nèi)的水壓上升至0.1MPa，如能估計出樣品耐靜水壓的大致范圍，也可直接將水壓加到該范圍的下限開始測試。保持上述壓力至少1h，觀察多孔板的孔內(nèi)是否有水滲出。如試樣未滲水，以每0.1MPa的級差逐級加壓，每級均保持至少1h，直至有水滲出時，表明試樣有滲水孔或已出現(xiàn)破裂，記錄前一級壓力即為該試樣的耐靜水壓值，精確至0.1MPa。 .

2、如果使用GB/T19979.2中規(guī)定的裝置，則以滲水流量判斷是否滲水。在一定水力壓差下滲流量極小時則可認為沒有滲水，當(dāng)滲流量急速增加時表明試樣有滲水孔或已出現(xiàn)破壞，試驗可以終止。

3、多孔板的孔內(nèi)出現(xiàn)水珠時，如將其擦去后不再有水滲出，則可判斷這是試樣邊緣溢流造成的，可繼續(xù)試驗；如將其擦去后仍有水滲出，則可判斷是由于試樣滲水造成的，試驗可以終止。如只須判斷試樣是否達到某一規(guī)定的耐靜水壓值，則可直接加壓到此壓力值并保持至少1h，如沒有水滲出，則判定其符合要求。按照程序測定其余試樣耐靜水壓值。如果3個值差異較大(較低的2個值相差超過50%），則應(yīng)增加測試試樣。

4、以上3個試樣實測耐靜水壓值中的最低值作為該樣品的耐靜水壓值；如果實測值超過3個，以最低的2個值的平均值計’如只有1個值較低且低于次低值50%以上，則該值應(yīng)舍棄。

止回閥閥門試壓臺

海洋環(huán)境模擬壓力試驗艙
